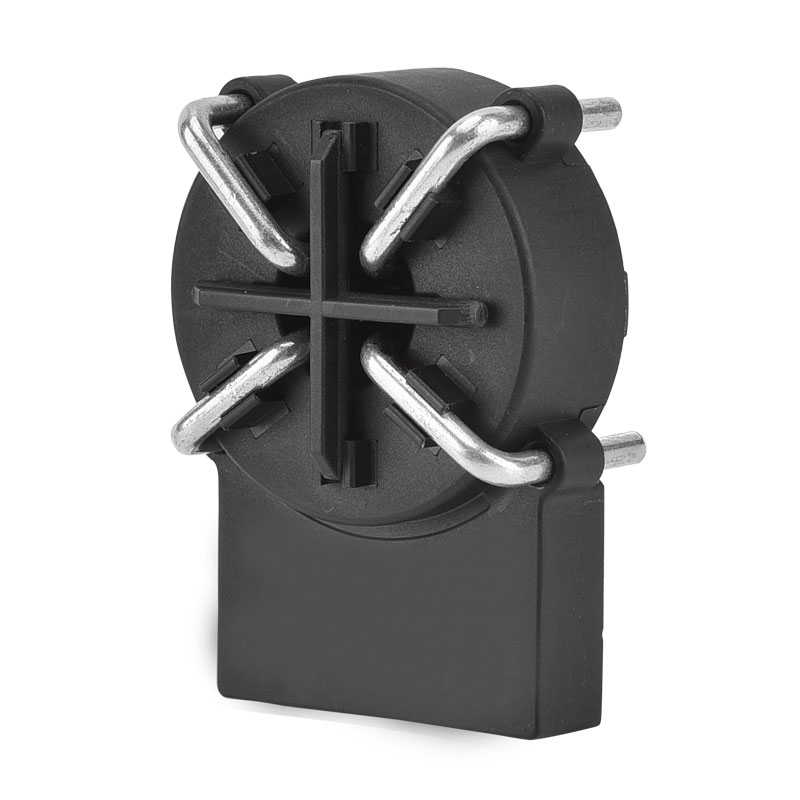

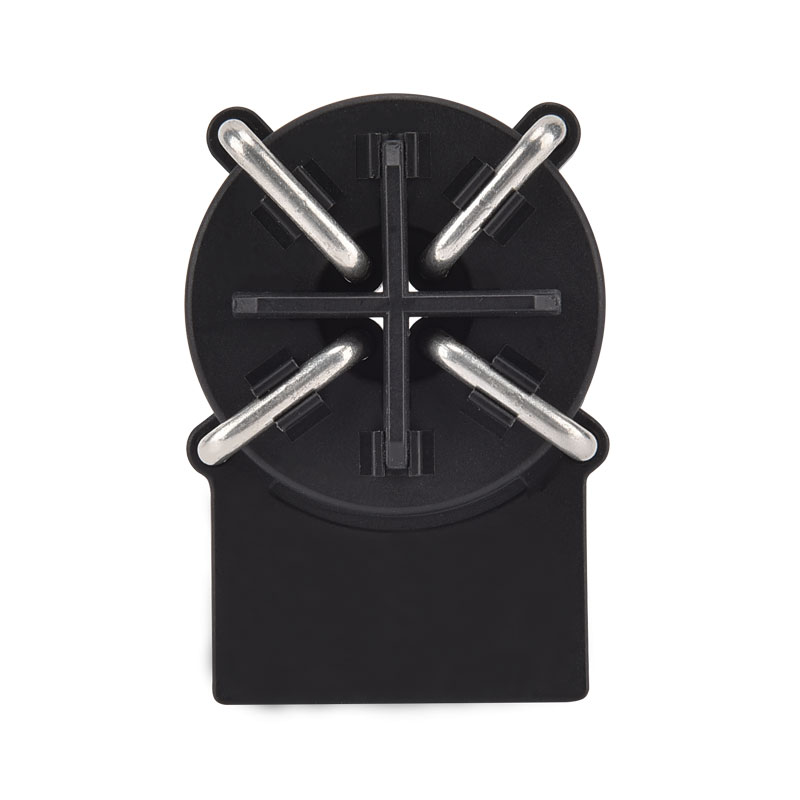

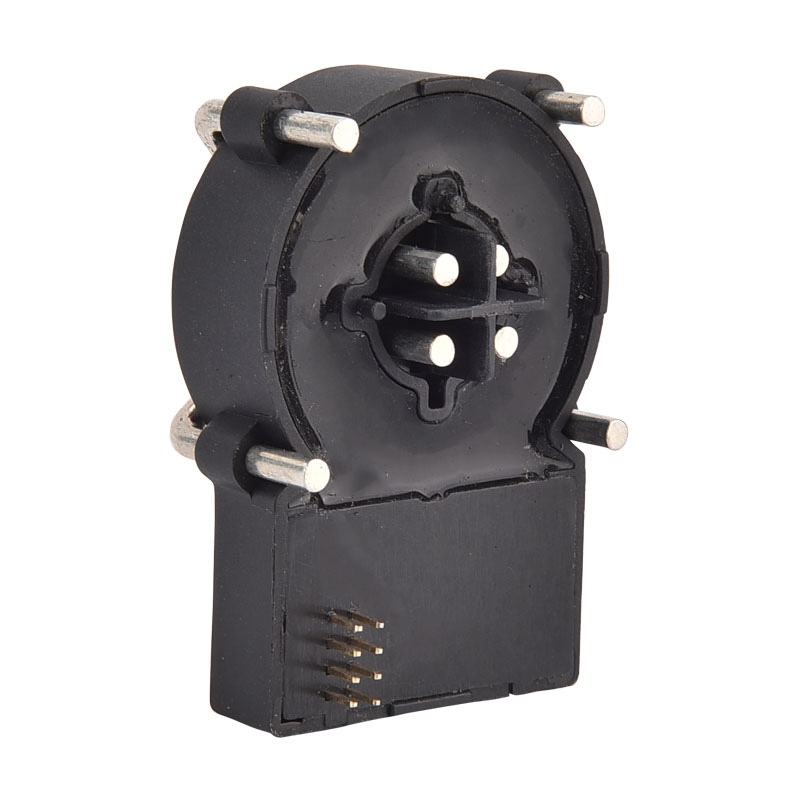

AC / DC ယိုစိမ့်သောရှာဖွေတွေ့ရှိမှုကျန်ရှိနေသောလက်ရှိစောင့်ကြည့်လေ့လာရေးယူနစ်

Xinkong သည်နှစ်ပေါင်းများစွာအတွေ့အကြုံရှိသည့်အတွေ့အကြုံနှင့်အတူ Profession AC / DC ယိုစိမ့်သောရှာဖွေတွေ့ရှိမှုနှင့်ကုန်ပစ္စည်းပေးသွင်းသူဖြစ်သည်။ AC / DC ယိုစိမ့်မှုရှာဖွေခြင်း Leadual Current Mondo စောင့်ကြည့်ရေးလုပ်ငန်းသည် application များစွာနှင့်တွေ့ဆုံနိုင်သည်။ အကယ်. သင်သည်ကျွန်ုပ်တို့၏အရည်အသွေး 0 န်ဆောင်မှုများကိုစိတ်ဝင်စားပါကသင်နှင့်အတူသင့်ထံသို့ပြန်လည်ထူထောင်နိုင်ပြီး, ချွတ်ယွင်းသောစနစ်သည်လူများအတွက်အန္တရာယ်ရှိနိုင်သည်သို့မဟုတ်မီးလောင်စေနိုင်သည်။ မရောက်မီပါဝါ module များသည်ဇယားကွက်မှအဆက်ဖြတ်ရမည်။ ယိုစိမ့်မှုသည် DC နှင့် AC အစိတ်အပိုင်းများပါ 0 င်သည်။ ထို့ကြောင့် AC / DC-Sensitive စောင့်ကြည့်လေ့လာရေးယူနစ်လိုအပ်သည်။

မော်ဒယ်:XKCA-01-MD

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

Xinkong သည် AC / DC ယိုစိမ့်မှုရှာဖွေခြင်းကိုအရည်အသွေးမြင့် 0 န်ဆောင်မှုအတွက်လူသိများသည်။ Wenzhou Xinkong Import & Export Co. , Ltd. သည်သိပ္ပံဆိုင်ရာသုတေသန, ထုတ်လုပ်မှုနှင့်ရောင်းအားကိုပေါင်းစပ်ထားသောဆန်းသစ်သောလုပ်ငန်းတစ်ခုဖြစ်သည်။ ကုမ္ပဏီ၏အရောင်းကွန်ယက်သည်ဥရောပနှင့်အရှေ့တောင်အာရှကဲ့သို့သောနိုင်ငံများနှင့်တိုင်းဒေသကြီးများကို 0 ယ်ယူသူများကလက်ခံသည်။ ကျွန်ုပ်တို့ထံမှ AC / DC ယိုစိမ့်မှုတွေ့ရသည့်ရှာဖွေတွေ့ရှိမှုကိုကျွန်ုပ်တို့ထံမှ 0 ယ်ရန်အာမခံထားသည်။

အထူးသဖြင့်လျှပ်စစ်မော်တော်ဆိုင်ကယ်များ, လျှပ်စစ်မော်တော်ဆိုင်ကယ်များ, လျှပ်စစ်စက်ဘီးစီးခြင်း, လျှပ်စစ်စက်ဘီးစီးခြင်း, လျှပ်စစ်စက်ဘီးစီးခြင်း, ၎င်းသည်ရိုးရှင်းသောအသုံးပြုမှုနှင့်လွယ်ကူစွာတပ်ဆင်ထားသည်။

အင်္ဂါရပ်များ

တစ်ခုတည်းထောက်ပံ့ရေး +5 v
■ဒစ်ဂျစ်တယ်ပွင့်လင်းယိုယွင်းသော output, 20maac / 6madc ခရီးစဉ်အရိပ်အယောင်
Module (Typ ။ 32A, Max) တွင် 3-phase မူလတန်း conductor များ (32A)
DC Residual Value Indeise (0 ~ 30MMA) အတွက် pwm output ကို■
■ System Extrom အညွှန်းကိန်းအတွက်အမှားအယွင်းများ
■ PCB ဘုတ်အဖွဲ့တွင်တပ်ဆင်ထားသည်
Self- စမ်းသပ် function ကို■

လျှောက်လွှာများ

■မြေပြင်အမှားရှာဖွေတွေ့ရှိမှု

လျှပ်စစ်မော်တော်ယာဉ်အားသွင်းဘူတာ

converterter ယိုစိမ့်လက်ရှိရှာဖွေတွေ့ရှိ

စံဖြစ်သော

■ IEC 62752 ကျန်ရှိနေသောလက်ရှိလိုအပ်ချက်များအတွက်သက်ဆိုင်သည်

■ RDC-PD အတွက် IEC 62955 ကျန်ရှိနေသေးသောလက်ရှိလိုအပ်ချက်များအတွက်သက်ဆိုင်သည်

ul2231 ကျန်ရှိနေသောလက်ရှိလိုအပ်ချက်များအတွက်သက်ဆိုင်သည်

components full- ဖြည့်ဆည်း rohs / လက်လှမ်းမီသောအစိတ်အပိုင်းများဒီဇိုင်းရေးဆွဲ

ထုတ်ကုန်အဝင်

ပုံမှန်လျှောက်လွှာကိုရွေးချယ်ခြင်း -

PIN အဓိပ္ပါယ် -

Pin-no	Pin Name	လုပ်ဆောင်ချက်
1	အမှား	system fault အခြေအနေကိုညွှန်ပြရန် Open-collect-collect-collect-output pin pin ■မည်သည့်စနစ်မျှမရှိပါကဤပင် pin ကို GND သို့ပို့လိမ့်မည် ■ system fuilt အမှားအယွင်းများဖြစ်ပွားသောအခါဤ pin သည်အဟန့်အတားဖြစ်လိမ့်မည်
2	စမ်းသပ် -In	■ဤပင် pin ကို 0vDC သို့ပို့သောအခါ Module သည်သုည point-slift ကိုတွက်ချက်ပြီးစံကိုက်ညှိရေးလုပ်ငန်းကို MCU တွင်မှတ်ပုံတင်ရန်တန်ဖိုးကိုသိုလှောင်လိမ့်မည်။ ■စံကိုက်ညှိမှုပြီးဆုံးပြီးနောက်စနစ်သည် module ကိုမှန်ကန်စွာတုန့်ပြန်မှုရှိမရှိစစ်ဆေးရန်စနစ်ထဲတွင် Simulated Leidise Current ကိုထုတ်လုပ်လိမ့်မည်။ ဤလုပ်ထုံးလုပ်နည်းတွင် X20-Out & X6-Out သည် module ကိုမှန်ကန်စွာအလုပ်လုပ်ပါကအဟန့်အတားဖြစ်စေသည်။ အာရုံစူးစိုက်မှု: ■ Test-in function ကိုအသုံးပြုသောအခါအဓိကစီးဆင်းမှုသည်လက်ရှိစီးဆင်းမှုကိုသေချာစေရန်အဓိက circuit ကိုဖြတ်တောက်ရမည် ■ဤပင် pin function ကိုအသုံးပြုသောအခါ, ကျေးဇူးပြု. အချိန်ပုံပုံကိုလိုက်နာပါ
3	x6-out	■ကျန်ရှိနေသောလက်ရှိအခြေအနေသည်ကြိုတင်သတ်မှတ်ထားသည့် DC Tripling Value ထက်ကျော်လွန်ပါက (ဤ modc အတွက် 4.5 Madc အတွက်) အကယ်. ဤ output သည်အဟန့်အတားဖြစ်သည့်ပြည်နယ်တွင်ရှိသည် ■စုစုပေါင်းကျန်ရှိနေသောလက်ရှိ r.m.s သည် Pre-Set All-current trippling value ထက်ကျော်လွန်သောအခါဤ output သည်အဟန့်အတားဖြစ်သည့်ပြည်နယ်တွင်ရှိသည် ■ system-fual-full ဖြစ်ပျက်လာသောအခါဤ output သည်အဟန့်အတားဖြစ်သည့်ပြည်နယ်တွင်ရှိသည် ■အခြားပုံမှန်အခြေအနေများအတွက်ဤ output သည်အဆင့်နိမ့် (GND) တွင်ရှိသည်။
4	x20-out	■ကျန်ရှိနေသေးသောလက်ရှိအခြေအနေသည်လက်ရှိအခြေအနေအဘို့အ Pre-Set All-Set Tripping Value ထက်ကျော်လွန်ပါကဤ output သည်အဟန့်အတားဖြစ်သည့်ပြည်နယ်တွင်ရှိသည် ■ system-fual-full ဖြစ်ပျက်လာသောအခါဤ output သည်အဟန့်အတားဖြစ်သည့်ပြည်နယ်တွင်ရှိသည် ■အခြားပုံမှန်အခြေအနေများအတွက်ဤ output သည်အဆင့်နိမ့် (GND) တွင်ရှိသည်။
5	gnd	မြေပြင်
6	VDD	■ module power supply, standard voltage 5vdc ▪ 4.85 ~ 5.15vdc, Power Output Cappacy အတွင်းရှိ Power Output Capability အတွင်းရှိ Voltage input ကိုလိုအပ်သည် ■ပါဝါထောက်ပံ့ရေး■ 150MV (ရည်ညွှန်း IC LP29855A-50dB အတွက် LODO circuit ကိုအသုံးပြုရန်အကြံပြုသည်)
7	pwm	■ 8khz pwm နှင့်အတူ DC Residual Coment အစိတ်အပိုင်းနှင့်အတူ DC Residual companent ကိုညွှန်ပြခြင်း ■ output resolution = 3.33% / Madc 0 ~ 30madc ■ 0.5ma အကြောင်းတိကျမှန်ကန်မှုကိုတိကျမှန်ကန်စွာ
8	n.c.	■မသုံးပါ

လျှပ်စစ် / ယုံကြည်စိတ်ချရဝိသေသလက္ခဏာများ:

	လူအလှူပရေး	မိနစ်	စာတို	မက်စငွေ	တခု
1	မူလအမည်ခံ RMS လက်ရှိ (1 ဖီနက် / 3phase)		32	40	A
2	ထောက်ပံ့ရေးဗို့အား	4.85	5	5.15	V
3	ပတ်ဝန်းကျင်စစ်ဆင်ရေးအပူချိန်	-40		+105	℃
4	ပတ်ဝန်းကျင်သိုလှောင်အပူချိန်	-20		+65	℃
5	တည်ငြိမ်သောစွမ်းအင်သုံးစွဲမှု			110	မေ
6	လျှပ်စစ်ရှင်းလင်းရေး, မူလတန်းမူလတန်း	6.5			မီစေမယ်
7	လျှပ်စစ်ရှင်းလင်းရေး, မူလတန်း - အလယ်တန်း	10			မီစေမယ်
8	creepafage အကွာအဝေး; မူလတန်းမူလတန်း	8			မီစေမယ်
9	creeepage အကွာအဝေး; မူလတန်း - အလယ်တန်း	10			မီစေမယ်
10	ဗို့အား input ကိုအနိမ့်အဆင့်	0		0.6	V
11	ဗို့အား input ကို, မြင့်မားသောအဆင့်	4.2		5	V
12	သီအိုရီဒီဇိုင်းဘဝ	20			ဟုတ်တယ်
13	operating အမြင့်			4000	m

Trip-current (ကျန်ရှိနေသောလက်ရှိသက်ဆိုင်သောဝိသေသလက္ခဏာများ):

	ဝိုင်	ကုန်ကြမ်း	မိနစ်	စာတို	မက်စငွေ	တခု
1	အနား	50hz	15	17.8	20	ြခြင်း
2	A0	50hz	11	17	26	ြခြင်း
3	A90	50hz	10	18.5	27	ြခြင်း
4	A135	50hz	10	22.9	28	ြခြင်း
5	2pdc	-	3.5	5.0	7	ြခြင်း
6	3pdc	-	3.1	4.5	6.2	ြခြင်း
7	S-DC	-	3.0	4.5	6.0	ြခြင်း

Trip-time (ကျန်ရှိနေသောလက်ရှိသက်ဆိုင်သောလက္ခဏာများ):

	ဝိုင်	ကုန်ကြမ်း	ယခု	စာတို	မက်စငွေ	တခု
1	အနား	50hz	30mA	50	1000	ဒေါ်
2	အနား	50hz	60mA	16	100	ဒေါ်
3	အနား	50hz	150mA	15	60	ဒေါ်
4	အနား	50hz	5a ~ 100a	8.5	60	ဒေါ်
5	A0	-	42mA	25	100	ဒေါ်
6	A0	-	84ma	18	60	ဒေါ်
7	A0	-	210mA	10	60	ဒေါ်
8	A0 + DC	-	42ma + 6madc	18	60	ဒေါ်
9	A0 + DC	-	84ma + 6madc	15	60	ဒေါ်
10	A0 + DC	-	210mA + 6madc	15	60	ဒေါ်
11	S-DC	-	6ma	48	1000	ဒေါ်
12	S-DC	-	60mA	16	100	ဒေါ်
13	S-DC	-	300mA	8.5	60	ဒေါ်
14	2pdc / 3pdc	-	60mA	20	100	ဒေါ်
15	2pdc / 3pdc	-	120mA	15	60	ဒေါ်
16	2pdc / 3pdc	-	300mA	12	60	ဒေါ်
17	2pdc / 3pdc	-	5a ~ 100a	12	60	ဒေါ်

ထုတ်ကုန်ရှုထောင့် (MM):

timing ပုံကြမ်း:

t0 system stablewized အတွက်စောင့်ဆိုင်းချိန်အဖြစ်T0≈ 270ms

t1 စောင့်ဆိုင်းနေသည့်အချိန်ကဲ့သို့ T1 ≥ 100ms အကြံပြုထားသည်

■စံကိုက်ညှိနှိုင်းခြင်းနှင့်ကိုယ်ပိုင်စမ်းသပ်ရန်အချိန်အဖြစ် t2, 50ms ≤ t2 ≤ 100ms အကြံပြုထားသည်

T3 Self-Test DC ၏ Self-Test DC, T3≈ 200MS အတွက်စောင့်ဆိုင်းနေသည့်အချိန်မှာ 300ms ပြီးနောက် X6-Out ကိုဖတ်ရန်အကြံပြုသည်

Self-test AC, T4≈ 690ms အတွက်စောင့်ဆိုင်းနေသည့်အချိန်မှာT4≈ 690ms အတွက်စောင့်ဆိုင်းနေသည့်အချိန်နှင့် 300ms ပြီးနောက် X30-Out ကိုဖတ်ရန်အကြံပြုသည်

ac-Self-Test Indeation Duration T5 ≈ 1580ms

DC Self Self-Test Indeation T6 အချိန်, T6 ≈ 1090ms

Self-test circuit:

zpt ကို 2 ကြိမ်မြောက် simualted dc residual current ကိုထုတ်လုပ်ရန် 2 Widing 2 Widing

■ပုံမှန်တန်ဖိုးကိုထုတ်လုပ်ရန် VDD ကို အသုံးပြု. = 6.53 Madc ကို Simulated Residual Current

■ဤသည်လက်ရှိအခြေအနေသည်စနစ်တကျအလုပ်လုပ်သည်ကိုစစ်ဆေးရန်အကန့်အသတ်ဆုံးသော tripping အခြေအနေဖြစ်သည်

ဒစ်ဂျစ်တယ်အချက်ပြ Flip တံခါးခုံ:

■ signal oscillation ကိုရှောင်ရှားရန်အတွက် tripping signal output flipping ကို trieshold trieshold နှင့် recovery တံခါးခုံများဖြင့်သတ်မှတ်ထားသည်

triping triphold အခါ■ ဆက်သွယ်မှု, ဆက်စပ် x-out လှန်နှင့်ပြန်လည်ထူထောင်ရေးတံခါးခုံမှလက်ရှိကျဆင်းသွားသည့်အခါ နှင့်ဆက်စပ်သော X-Out နောက်သို့နောက်တဖန်အနိမ့်အဆင့်ပြည်နယ်သို့ပြန်သွားပါ
