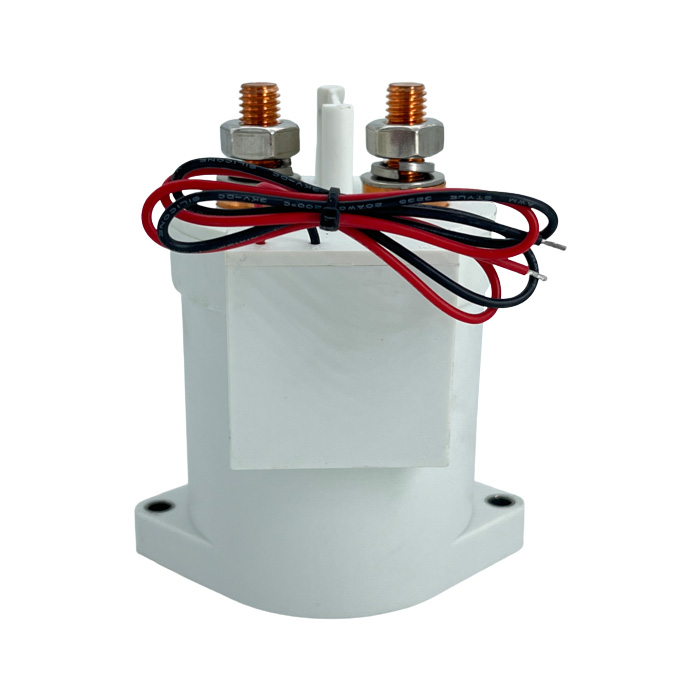

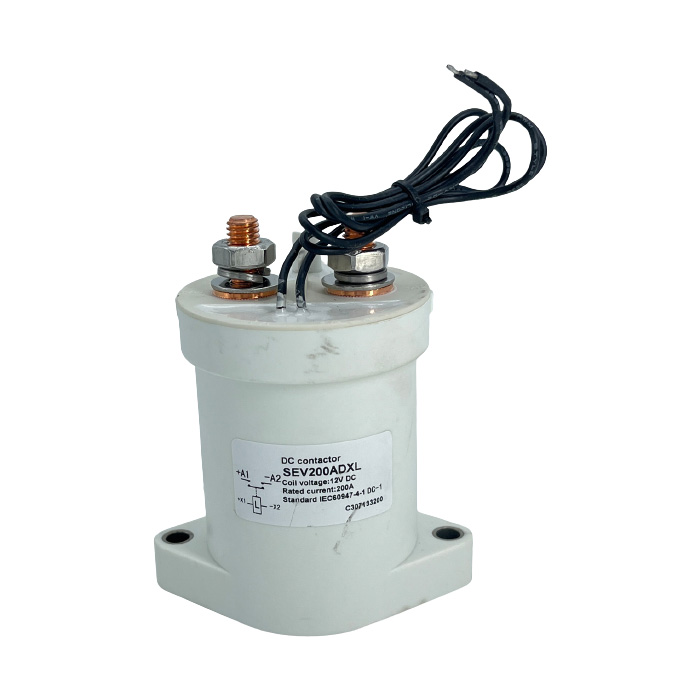

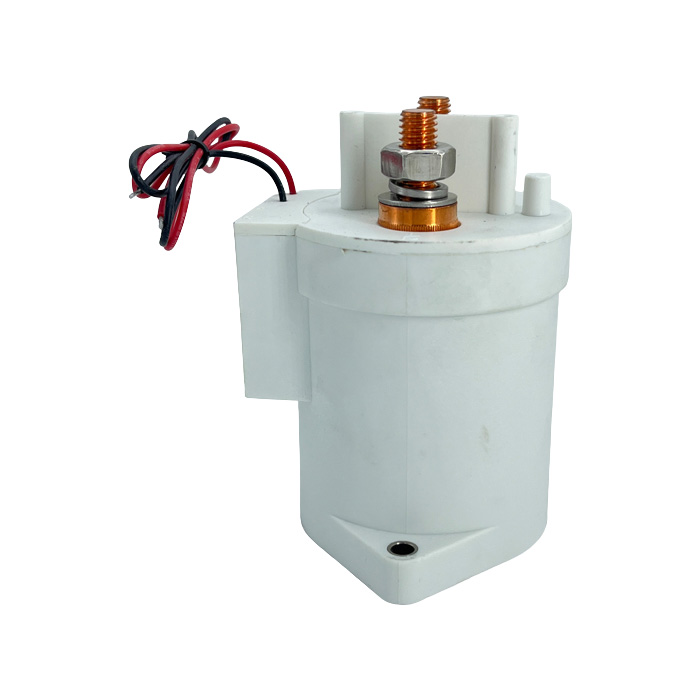

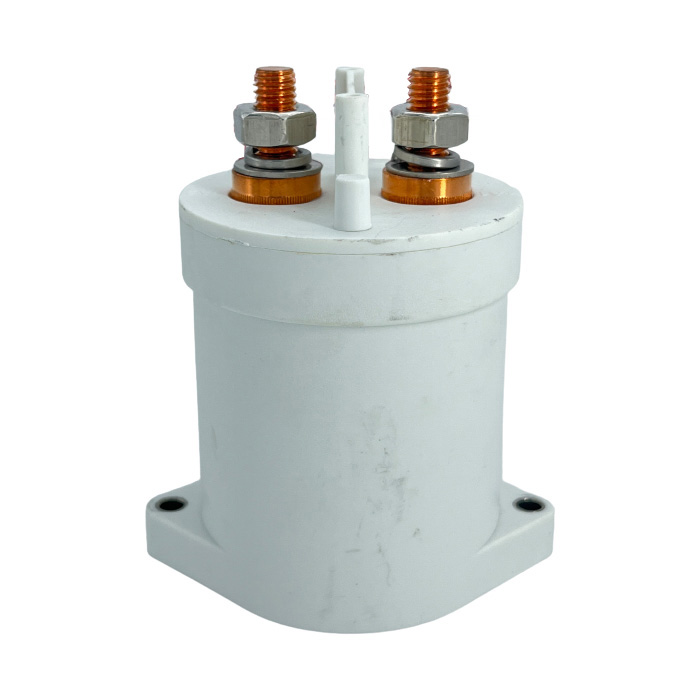

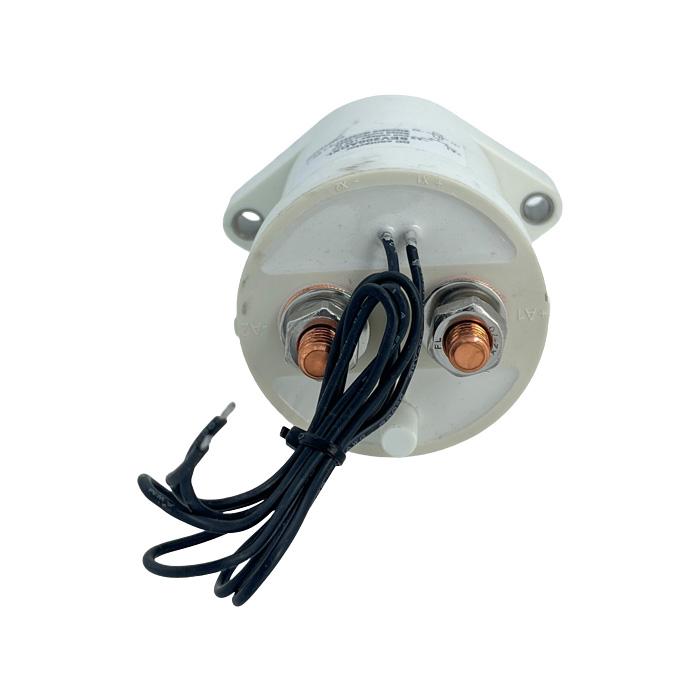

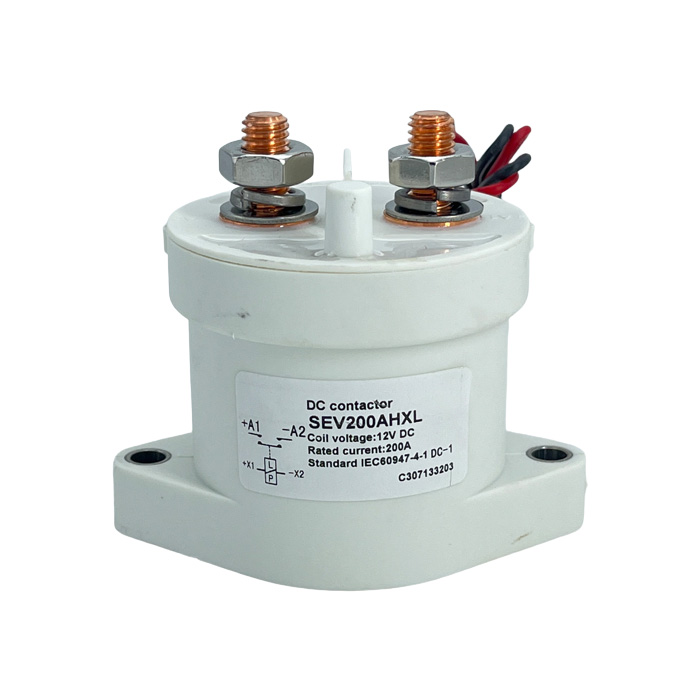

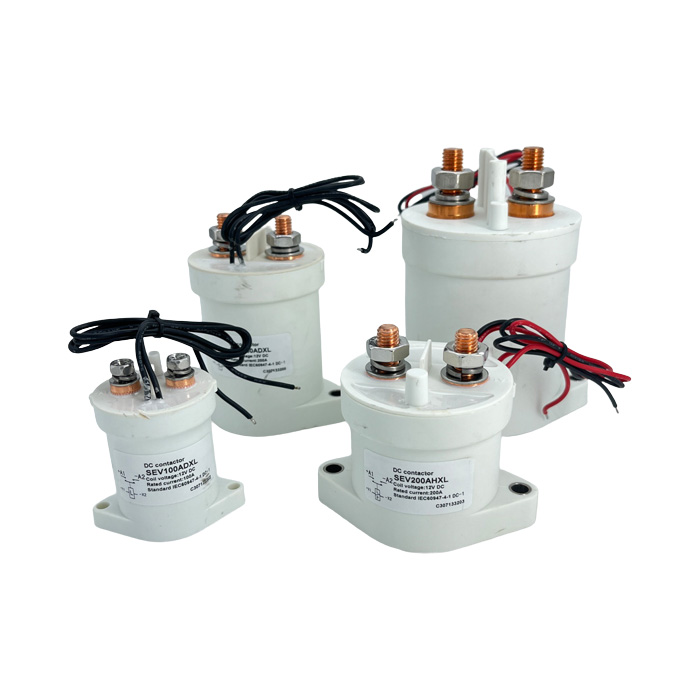

နေရောင်ခြည်နှင့် ဆက်သွယ်ရေးစနစ်အတွက် ဗို့အားမြင့် DC Contactor Relays

ဆက်သွယ်ရန်ပုံစံ

1 NO(SPST-NO) သို့မဟုတ် 1NC(SPST-NC)

Coil အဆင့်သတ်မှတ်ထားသော ဗို့အား (DC V)

DC6V၊12V၊24V၊36V၊48V၊60V၊72V၊84V၊120V၊150V၊DC220V၊AC220V စသည်တို့ဖြစ်သည်။

ဆက်သွယ်ရန်ဗို့အား (DC V)

5-1000V

ဆက်သွယ်ရန် ပတ်လမ်း အဆင့်သတ်မှတ်ထားသော ဝန်လက်ရှိ (DC-1)

800A

100A တွင် အဆက်အသွယ်များတစ်လျှောက် ပုံမှန်ဗို့အားကျဆင်းသည်။

≯80mV

အအေးဆွဲအားဗို့အား (20±5) ℃ (V) တွင်၊

≯70%

cooling drop-out voltage (20±5)℃(V)၊

≯35%,≮5%

အလုပ်လုပ်သည့်ဗို့အား 40 ဒီဂရီစင်တီဂရိတ်ကွိုင်

0.8-1.2Us

ကျောင်းထွက်ချိန်(ဖွင့်ရန် အဆက်အသွယ်များမရှိပါ)

80ms

ဆွဲယူချိန် (ပိတ်ရန် အဆက်အသွယ်များ မပါ)

20ms

အများဆုံးအဆက်အသွယ် bounce အချိန်ကိုချိတ်ဆက်ပါ။

10ms

အများဆုံး အဆက်အသွယ် ပြန်ထွက်ချိန်ကို အဆက်ဖြတ်ပါ။

7ms

လျှပ်ကာ ခုခံမှု

100MΩ

ခုခံရန်လျှပ်စစ်ခွန်အား

50Hz/60Hz 2200VAC ၁ မိနစ်

ပေါက်ပြဲနိုင်သော ပုံမှန်ပြတ်ရွေ့လျှပ်စီးကြောင်းများ

48V DC တွင် 1500A/5ms

ကွိုင်ပါဝါ (W)

စတင်: 30-60၊ Keep: 4-10

ကွိုင်၏အပူချိန် (K)

≤15

အထွက်ဂိတ်တွင် အပူချိန်မြင့်တက်ခြင်း (K)

≤65

လျှပ်စစ်ဘဝ

20000 ကြိမ်

စက်ပိုင်းဆိုင်ရာဘဝ

အကြိမ် ၃၀၀၊

အလုပ်သတ်မှတ်ချက်

အဆက်မပြတ်

ဆက်သွယ်ရန်ပစ္စည်း

အလွိုင်း

Inrush အချိန် (အများဆုံး)

130ms

အများဆုံး ကူးပြောင်းနေသော လက်ရှိ

3000A 320VDC (1 ကြိမ်ထက်ပို)

အများဆုံးကူးပြောင်းပါဝါ

1000kW

Load terminal အမျိုးအစား

M10 နှင်းဆီ

Coil terminal အမျိုးအစား

0.3 စတုရန်းဆီလီကွန်ဝါယာကြိုး၊ အရှည် 390 မီလီမီတာ

Auxiliary contact rated load (ရွေးပါ)

3A/30VDC

အဖွဲ့အစည်း၏ အောင်လက်မှတ်ကို စမ်းသပ်ခြင်း။

CE၊ FCC၊ RoHS
