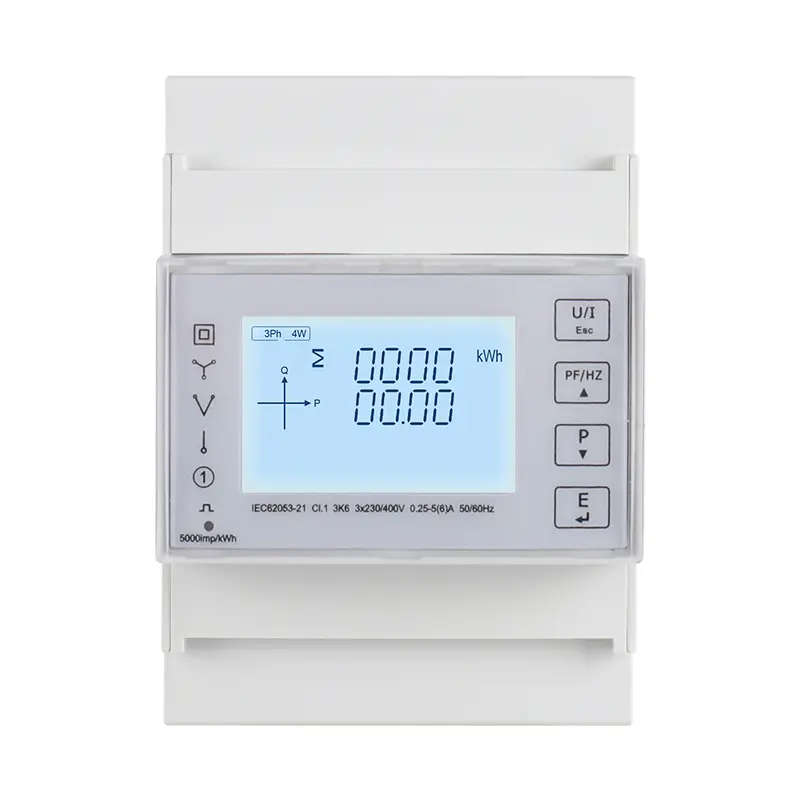

အဆင့်သုံးခုအဆင့်ဝါယာလီရထားလမ်း Multifundion စွမ်းအင်စမတ်မီတာ

Xinkong လျှပ်စစ်သည်ပရော်ဖက်ရှင်နယ်သုံးခု Thire 4 Wire Din Race Multifundion Energy Meter Meter Meter Meter ထုတ်လုပ်သူနှင့်ပေးသွင်းသူနှင့်ပေးသွင်းသူဖြစ်သည်။ ကျနော်တို့နှစ်ပေါင်းများစွာမီတာအတွက်အထူးပြုခဲ့ကြသည်။ ကျွန်ုပ်တို့၏ထုတ်ကုန်များသည်စျေးနှုန်းကောင်းကောင်းနှင့်အရှေ့တောင်အာရှအားကစားအများစုကိုအများဆုံးဖြည့်ဆည်းပေးသည်။ ကျွန်ုပ်တို့သည်သင်၏တရုတ်နိုင်ငံတွင်ရေရှည်မိတ်ဖက်ဖြစ်လာရန်မျှော်လင့်ပါသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

သုံးခုအဆင့်လေးဝါယာတံရထားလမ်း Multifundion Energy Smart Rearch Installation Mutil-function inflate စွမ်းအင် Meter.this ထုတ်ကုန်လုပ်နိုင်ပါတယ် ထောက်ပံ့မှုကိုထောက်ပံ့ နှင့် voltage, လက်ရှိ, quadrant ပါဝါစသည့်ဗို့အား, parameters များ, ပါဝါအချက်စသည်ဖြင့်; ဤအတောအတွင်း သူတို့လည်းထောက်ပံ့နိုင်ပါတယ် လစဉ်နှင့်နေ့စဉ်လျှပ်စစ်ဓာတ်အားသုံးစွဲမှုစာရင်းများကဲ့သို့သောလျှပ်စစ်ဓာတ်အားစွမ်းအင်အသုံးပြုမှု, တည်ငြိမ်မှုနှင့်ရှည်လျားသောဘဝဝိသေသလက္ခဏာများ။ RS485 ဆက်သွယ်ရေးမျက်နှာပြင်နှင့်အတူဤထုတ်ကုန်များ, baud နှုန်းအများဆုံး Modbus RTU ဆက်သွယ်ရေး protocols များကိုထောက်ပံ့ရန် 38400BPS ကိုထောက်ပံ့ပါ။ ဝေးလံခေါင်သီသောအချက်အလက်များ၏လုပ်ဆောင်မှု၏လုပ်ဆောင်မှုကိုအလွယ်တကူနားလည်သဘောပေါက်နိုင်ပြီးကြီးမားသောဖန်သားပြင် LCD နှင့် Touch-sensitive key ၏ဒီဇိုင်းကိုကျင့်သုံးနိုင်သည်။ အရာအလွယ်တကူဒေသခံမြင်ကွင်းကိုအလွယ်တကူသယ်ဆောင်နှင့် vatity parameters တွေကိုစစ်ဆင်ရေးကိုဖြေရှင်းနိုင်သည်။ ထုတ်ကုန်တွင် Password ကာကွယ်မှု၏ function ကိုလုပ်ဆောင်သည်။ ၎င်းသည်ထုတ်ကုန်၏အချက်အလက်လုံခြုံရေးကိုသေချာစေသည်။

အဆင့်သုံးခု ench ္ဌမ Meter Meter Meter Smotovoltaic Inverter ကိုလျှပ်စစ်စွမ်းအင်သုံးလျှပ်စစ်စောင့်ကြည့်ရေးအတွက်ဒီဇိုင်းရေးဆွဲထားတယ်။ လျှပ်စစ်ဓာတ်အားစနစ်အကောက်ခွန်နှင့်အသိဉာဏ်စိစစ်ရေးဆိုင်ရာအဆောက်အအုံများနှင့်အသိဥာဏ်ရှိသည့်အဆောက်အအုံများကိုထုတ်လွှင့်ခြင်းဆိုင်ရာအဆောက်အအုံများကိုပြဌာန်းထားသောလျှပ်စစ်ဓာတ်အားသုံးစွဲမှု၏စာရင်းအင်းဆိုင်ရာခွဲခြမ်းစိတ်ဖြာမှုလိုအပ်ချက်များကိုဖော်ပြခြင်း, ၎င်း၏အပြည့်အစုံဆက်သွယ်ရေး function သည်အမျိုးမျိုးသောထိန်းချုပ်မှုစနစ်များအတွက်အလွန်သင့်တော်သည် စွမ်းအင်စီမံခန့်ခွဲမှုစနစ်များ။

စရိုက်လက္ခဏာများ

အများဆုံး 100adirect ဝင်ရောက်ခွင့်အများဆုံး

Din Rile Mounting, Standard 4 Modulus Width ။

Multi-function parameter သည်တိုင်းတာခြင်း, ဗို့အား, လက်ရှိ, တက်ကြွသောအာဏာ, ဓာတ်ပြုခြင်းဖြင့်ဓာတ်ပြုခြင်း, ဓာတ်ပြုခြင်းစွမ်းအား, အာဏာ, အချက်, အဆင့်ထောင့်စသဖြင့်

နှစ်လမ်းသွားပါဝါ, ဝယ်လိုအားနှင့်အခြားစာရင်းအင်းအချက်အလက်များကဲ့သို့သောစာရင်းအင်းအချက်အလက်များနှင့်ဒေသဆိုင်ရာသိုလှောင်မှုလုပ်ဆောင်ချက်များကိုအမျိုးမျိုးပေးပါ။ ပြီးခဲ့သည့် 12 လအတွက်လစဉ်လျှပ်စစ်ဓာတ်အားသုံးစွဲမှုစာရင်းအင်းများကိုပေးပါ နောက်ဆုံး 31 ရက်အတွက်နေ့စဉ်လျှပ်စစ်ဓာတ်အားသုံးစွဲမှုစာရင်းအင်း

Support Rs485 ဆက်သွယ်ရေး function, Baud Rate 38400BPS အထိ 38400BPS အထိ, Modbus RTU protocol ကိုထောက်ပံ့ပါ။

OptocoCoupler Pulse output output ကိုထောက်ပံ့သည်။

LCD Refresh အချိန်သည် 1 စက္ကန့်ဖြစ်သည်။ လက်စွဲစာအုပ်သို့မဟုတ်အလိုအလျောက်ပံ့ပိုးမှု scroll display (configurable)

parameters

1 ။ အဆိုပါယူနစ်တိုင်းတာခြင်းနှင့် display ကိုနိုင်ပါတယ်
ချက်ချင်းပဲ rms တန်ဖိုးများ
ယခု	အဆင့်တစ်ခုလျှင်ကြားနေနှုန်း
ဓာတ်အား	l-l, l-n
ခဏခဏဖြစ်ခြင်း	45 မှ 65hz
တက်ကြွပါဝါ	စုစုပေါင်းနှင့်အဆင့်
ပါဝါအချက်	စုစုပေါင်းနှင့်အဆင့်
အင်အား တန်ဖိုးများ (ထည့်သွင်းပါ - သွင်းကုန်, ပို့ကုန်, သွင်းကုန် + ပို့ကုန်)

တက်ကြွသောစွမ်းအင်	0 မှ 9999999999 KWH သို့ 0 င်
Multi-Tariff တက်ကြွစွမ်းအင် (T1 - T4)	0 မှ 9999999999 KWH သို့ 0 င်
2 ။ အဆိုပါယူနစ်တိုင်းတာနှင့်ဆက်သွယ်ရေးဖတ်ရှုနိုင်ပါတယ်
အင်အား တန်ဖိုးများ
သိသာစွမ်းအင် (စုစုပေါင်း)	0 မှ 99999999999 တဆေး
Multi-Tariff တုံ့ပြန် စွမ်းအင် (T1 - T4)	0 မှ 99999999999 KVARH, သွင်းကုန်, ပို့ကုန်, တင်သွင်း + တင်ပို့မှု
ပြီးခဲ့သည့် 12 လအတွက်လစဉ်လျှပ်စစ်ဓာတ်အားသုံးစွဲမှု	စုစုပေါင်းတက်ကြွစွမ်းအင် range: 0 မှ 999999999999999 KWH
ပြီးခဲ့သည့် 31 ရက်အဘို့နေ့စဉ်စွမ်းအင်သုံးစွဲမှု	စုစုပေါင်းတက်ကြွစွမ်းအင် range: 0 မှ 999999999999999 KWH
3 ။ အဆိုပါယူနစ်အခြေချနိုင်ပါတယ်
ဆက်သွယ်ရေးလူတန်းစား	Modbus address, baud နှုန်း, parity bit, stop နည်းနည်း
System Configuration Class	အသုံးပြုသူစကားဝှက် (HMI), Power System အမျိုးအစား
Pulse output ကိုလူတန်းစား	Pulse output proppot အမျိုးအစား, pulse output ကိုအတိုးအကျယ်,
အချိန်အတန်း	အလိုအလျောက် scroll display အချိန်, backlit အချိန်, စနစ်အချိန် (RTC), အကောက်ခွန် အချိန်

အသေးစိတ်အချက်အလက်

လျှပ်ကာ စရိုက်လက္ခဏာများ
တိုင်းတာခြင်းအမျိုးအစား		ac system ပေါ်တွင် Harmonics အပါအ 0 င် RMS, 1P2W, 3P3W, 3P4W
တိုင်းတာခြင်းတိကျမှန်ကန်မှုကို	ဗို့အား, လက်ရှိ	Class 0.5, IEC 61557-12 အရသိရသည်
	တက်ကြွပါဝါ	IEC 61557-12 အရ Class 1 / 0.5
	ဓာတ်ပြုပါဝါ	Class 2 IEC 61557-12 အဆိုအရ
	သိသာပါဝါ	Class 1 IEC အဆိုအရ 61557-12
	တက်ကြွသောစွမ်းအင်	IEC 62053-22, IEC 62557-12 အဆိုအရ Class 1 / 0.5s
	ဓာတ်ပြုစွမ်းအင်	Class 2 နှင့် IEC 62053-23, IEC 61557-12 အဆိုအရ IEC 62053-23 အရ
	ပါဝါအချက်	Class 1 IEC အဆိုအရ 61557-12
	ခဏခဏဖြစ်ခြင်း	IEC 61557-12 အဆိုအရ Class 0.2
	Harmonic ပုံပျက်	Class 2 IEC 61557-12 အဆိုအရ
ဒေတာ update ကိုနှုန်း		1 စက္ကန့်။ optional ကို 100 Ms
Input-Voltage	Flotage Spleen (တစ်ခု)	230 Ven (L-N) / 400 vac (l-l)
	တိုက်ရိုက်ဆက်သွယ်မှု	တိုင်းတာနိုင်သည့်အကွာအဝေး - 85 မှ 275 Ven (L-N), 85 ~ 480 vac (L-L)
	ကြိမ်နှုန်းအကွာအဝေး	45 မှ 65 hz
	overload	2 * 1 စက္ကန့်အတွက်ကုလသမဂ္ဂ
Input- လက်ရှိ	တိုင်းတာအကွာအဝေး	0.005 မှ 100 A 100 A အခြေခံလက်ရှိ (IB) သည် 10A ဖြစ်သည်
Input- လက်ရှိ	overload	0.01 စက္ကန့်အတွက် 30 * imax
Pulse output ကို	interface ကိုအမျိုးအစား	ပွင့်လင်းစုဆောင်း otococoupler ပွင့်လင်း
	သွေးခုန်နှုန်းသွေးခုန်နှုန်း	400/100/10/1 imp / kwh (kvarh) (configurable)
	Pulse အကျယ်	60/100/200 Milliseconds (configurable), default သည် 100 မီလီမီတာမိနစ်ဖြစ်သည်
	Pulse output ကိုအမျိုးအစား	သွင်းကုန် / တင်ပို့ခြင်း / စုစုပေါင်းတက်ကြွသောစွမ်းအင်, သွင်းကုန် / တင်ပို့မှု / စုစုပေါင်းဓာတ်ပြုစွမ်းအင် (configurable)
	အမျိုးအစား	Class A, IEC အဆိုအရ 62053-31
	input ဗို့အား	5 ~ 27 VDC
panel အပေါ် pulse အညွှန်းကိန်းအလင်း		သွေးခုန်နှုန်းအဆက်မပြတ် 400 ုခို
Real-time နာရီတိကျမှန်ကန်မှု		0.5 s / d

စက်နှင့်ဆိုင်သော စရိုက်လက္ခဏာများ
IP ကာကွယ်စောင့်ရှောက်ရေးဒီဂရီ (IEC 60529)	IP51 ရှေ့ display, IP30 မီတာခန္ဓာကိုယ်
အရွယ်အစား (w x ဇက x)	99 x 71 x 65 မီလီမီတာ
mounting အနေအထား	မီးရထား Mounting
မီတာအမှု၏ပစ္စည်း	ul 94 v-0
ဝန်းကျင်ပတ်ဝန်းကျင် စရိုက်လက္ခဏာများ
operating အပူချိန်	-25 to + 55 ℃
သိုလှောင်အပူချိန်	-40 to + 80 ℃
စိုစွတ်ခြင်း	<90%, non- condensing
ညစ်ညမ်းမှုဘွဲ့ဒီဂရီ	2
အမြင့်	2000m အထိ
တုန်ခါခြင်း	10 Hz မှ 150hz, IEC 60068-2-6
electromagnetic စရိုက်လက္ခဏာများ
လျှပ်စစ်ပစ္စည်းများ	အဆင့် 4, IEC 61000-4-2 အရသိရသည် (1)
radiated လယ်ကွင်းမှကိုယ်ခံစွမ်းအား	အဆင့် 3, IEC 61000-4-3 အရသိရသည်
လျှပ်စစ်မြန်နှုန်းအစာရှောင်ခြင်းအတွက်ကိုယ်ခံစွမ်းအား	အဆင့် 4 တွင် IEC 61000-4-4 အရသိရသည် (1)
ခွဲစိတ်မှုကိုယ်ခံစွမ်းအား	အဆင့် 4, IEC 61000-4-5 အရသိရသည်
ကောက်ခံခြင်းမှကိုယ်ခံစွမ်းအားအနှောင့်အယှက်ပေး	အဆင့် 3 တွင် IEC 61000-4-6 အရသိရသည် (1)
သံလိုက်စက်ကွင်းများ၏ကိုယ်ခံစွမ်းအား	IEC 61000-8-8 (1)
ဗို့အားကျဆင်းခြင်းမှကိုယ်ခံစွမ်းအား	IEC 61000-4-11 (1)
ထုတ်လွှတ်မှုထုတ်လွှတ်မှု	Class B ကို En55011 အရ
ထုတ်လွှတ်မှုပြုလုပ်ခဲ့သည်	Class B ကို En55011 အရ
ညီညွှတ်ဆံ	IEC 61000-3-2 (1)
(1) - စမ်းသပ်မှုစစ်ဆေးမှုကို IEC61326-1 တွင်စက်မှုဇုန်ထုတ်ကုန်များ၏အဆင့်သတ်မှတ်ချက်များနှင့်အညီဆောင်ရွက်သည်
လုံခွုံမှု
တိုင်းတာခြင်းအမျိုးအစား	Cat III, IEC 61010-1 အရသိရသည်
အမျိုးအစား	Cat III, IEC 61010-1 အရသိရသည်
သီးခြားထားခြင်း	acolvage စမ်းသပ်မှု - 1 မိနစ် 4KV
သီးခြားထားခြင်း	Impulse Voltage Test: 6KV - 1.2 / 50μμ waveform
အကာအကွယ်အတန်းအစား	II ကို IEC61010-1 အရသိရသည်
အသီးအိတ်
interfaces standard and protocols များ	2-Wire ရူပီး Rs485, Modbus RTU
BUAD နှုန်း	1200 မှ 38400 BPS, default သည် 9600 BPS ဖြစ်သည်
ကွာဟမှု bit	အဘယ်သူမျှမပင်ထူးဆန်း, default အဘယ်သူမျှမဖြစ်ပါတယ်
နည်းနည်း	1 သို့မဟုတ် 2, ပုံမှန် 1 ဖြစ်ပါတယ်
တုံ့ပြန်မှုအချိန်	<100ms
ဂီယာ mode ကို	တစ်ဝက် duplex
ဂီယာအကွာအဝေး	1000m အထိ
မက်စ်။ ဘတ်စ်ကားတင်နေသည်	64 pcs

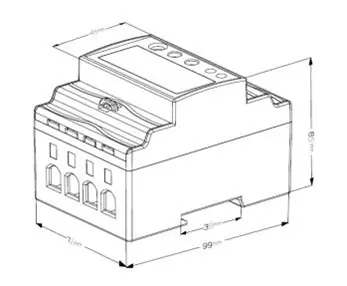

installation dimensions
